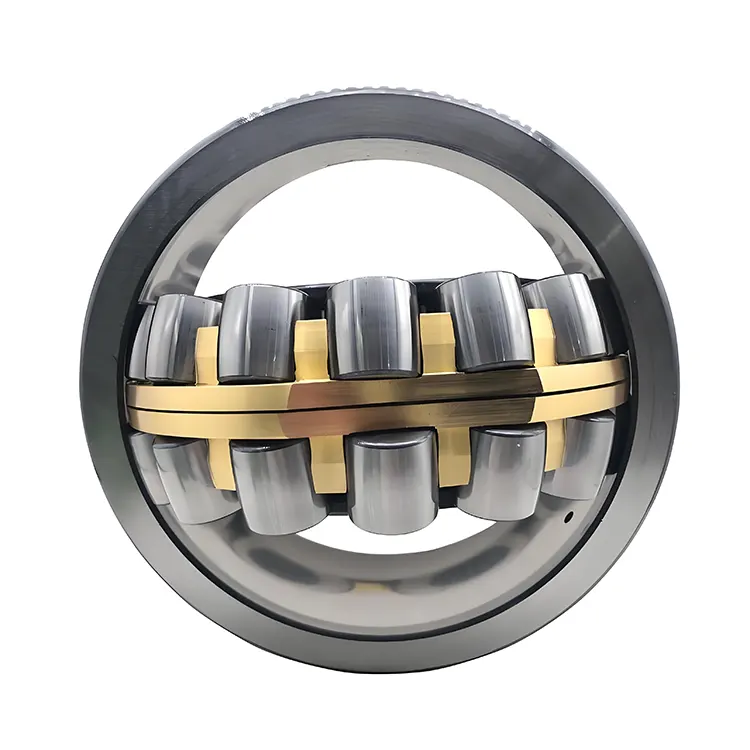

Bantalan Roller Bulat Layar Shaker

Layar pengocok berkualitas tinggi bantalan rol bola yang diproduksi oleh Komel Company mengadopsi desain rol baris ganda, yang dapat menanggung beban radial yang relatif besar dan juga sejumlah beban aksial dua arah, memenuhi persyaratan beban kompleks yang dihasilkan selama pengoperasian layar yang bergetar.

Bola Raceway: Raceway cincin luar bersifat bola, dan cincin bagian dalam memiliki dua balap yang cenderung pada sudut tertentu relatif terhadap sumbu bantalan. Struktur ini memberikan KOMEL dengan kinerja self-aligning yang sangat baik, memungkinkannya untuk secara otomatis beradaptasi dengan kesalahan defleksi poros atau pemasangan. Bahkan jika kotak layar mengalami defleksi yang signifikan karena getaran, itu masih dapat memastikan operasi normal di antara semua komponen dan mengimbangi kesalahan koaksialitas.

Kandang: Biasanya, kandang kuningan mesin diadopsi dan dipandu oleh cincin luar, yang cocok untuk situasi dengan beban eksentrik. Ada juga kasus di mana kandang baja yang dicap digunakan. Setelah perlakuan panas dan pengerasan permukaan, ketahanan aus ditingkatkan. Untuk bantalan rol bola berukuran besar untuk layar bergetar, cincin bagian dalam mungkin tidak memiliki tulang rusuk, dan iga tengah berada di atas balap luar dan dipandu untuk diputar oleh jalan setapak luar.

Parameter (spesifikasi)

Sufiks

Desain internal

BC: Bantalan dengan kandang besi cor yang dipandu oleh rol, cocok untuk poros utama turbin angin.

CA/CAC: Cincin bagian dalam memiliki tulang rusuk di kedua sisi, dengan cincin pemandu dipandu oleh kandang, dan kandang kuningan mesin.

CC (J)/CJ: Cincin bagian dalam tidak memiliki tulang rusuk, dengan cincin pemandu dipandu oleh kandang, dan dua kandang baja yang dicap.

CCJA/EJA: Cincin bagian dalam tidak memiliki tulang rusuk, dengan cincin pemandu dipandu oleh cincin luar, dan dua kandang baja yang dicap.

CAF: Mirip dengan tipe CA, tetapi dengan kandang baja mesin.

ECA/ECAC: Kandang kuningan mesin berbentuk garpu, cincin bagian dalam memiliki tulang rusuk di kedua sisi, dengan cincin pemandu dipandu oleh cincin dalam dan set roller yang disempurnakan.

Desain eksternal (segel, alur snap, dll.)

-Cs, -2cs: Satu sisi atau kedua sisi dilengkapi dengan segel NBR kontak.

-Cs2, -2cs2: Satu sisi atau kedua sisi dilengkapi dengan segel FKM kontak.

-Cs5, -2cs5: Satu sisi atau kedua sisi dilengkapi dengan segel HNBR kontak.

-Rs, -2rs: Satu sisi atau kedua sisi dilengkapi dengan segel NBR kontak.

-Rs5, -2rs5: Satu sisi atau kedua sisi dilengkapi dengan segel HNBR kontak.

K: Tapered bore dengan lancip 1:12.

K30: Tapered bore dengan lancip 1:30.

Desain kandang

F: Kandang baja mesin, dipandu oleh cincin bagian dalam.

FA: Kandang baja mesin, dipandu oleh cincin luar.

J: Sangkar baja yang dicap, dipandu oleh cincin bagian dalam.

JA: Sangkar baja yang dicap, dipandu oleh cincin luar.

MA: Kandang kuningan mesin, dipandu oleh cincin luar.

Perlakuan Bahan dan Panas

235220: Cincin bagian dalam dikeraskan, dan lubang batin memiliki alur spiral.

HA3: Cincin bagian dalamnya diperkeras.

Presisi, Clearance, Preload, dan Operasi yang Tenang

C08: Akurasi rotasi memenuhi tingkat toleransi P5.

C083: C08 + C3.

C084: C08 + C4.

C2: Pembersihan internal radial lebih kecil dari tingkat normal.

C3: Pembersihan internal radial lebih besar dari tingkat normal.

C4: Pembersihan internal radial lebih besar dari C3.

C5: Pembersihan internal radial lebih besar dari C4.

P5: Akurasi dimensi dan akurasi rotasi memenuhi tingkat toleransi P5.

P6: Akurasi dimensi dan rotasi memenuhi tingkat toleransi P6.

P62: P6 + C2.

Pelumasan

GEM9: Diisi dengan 70–100% grease SKF LGHB 2.

VT143: diisi dengan 25–45% dari Grease SKF LGEP 2.

VT143C: Diisi dengan 70–100% dari Grease SKF LGEP 2.

W64: Minyak padat.

W: Cincin luar tidak memiliki lubang pelumasan dan lubang pelumasan.

W20: Cincin luar memiliki tiga lubang pelumasan.

W26: Cincin bagian dalam memiliki enam lubang pelumasan.

W33: Cincin luar memiliki alur pelumasan dan tiga lubang pelumasan.

W33X: Cincin luar memiliki alur pelumasan dan enam lubang pelumasan.

W77: Masukkan lubang pelumasan W33.

W513: W26 + W33.

Varian lainnya

R505: Bantalan untuk kotak poros kereta api.

VA405: Bantalan untuk mesin bergetar, dengan sangkar baja yang dipertempel dengan case.

VA406: Mirip dengan VA405, tetapi lubang dalam cincin dalam silindris dilapisi dengan PTFE.

VA991: Bantalan yang cocok untuk aplikasi berkecepatan tinggi.

VE552 (E): Cincin luar di satu sisi memiliki tiga lubang berulir sama untuk menghubungkan peralatan pengangkatan. E menunjukkan bahwa bantalan dilengkapi dengan baut mata pengangkat.

VE553 (E): Mirip dengan VE552 (E), tetapi cincin luar di kedua sisi memiliki lubang berulir.

VG114: Kandang baja yang dipertempel dengan case.

VQ424: Akurasi rotasi lebih tinggi dari C08.

Aplikasi

Industri Pertambangan:Dalam proses penambangan dan pembalut bijih, layar bergetar digunakan untuk operasi seperti penyaringan awal, klasifikasi, dan pengeringan bijih yang ditambang. Bantalan rol bola diterapkan pada berbagai jenis layar bergetar, seperti layar bergetar melingkar dan layar bergetar linier. Misalnya, dalam proses pembalut bijih besi, layar yang bergetar perlu menyaring bijih besi yang dihancurkan untuk menghilangkan kotoran dan bijih dengan ukuran partikel yang berbeda. Pada saat ini, bantalan roller bola dapat menahan kekuatan dampak bijih dan beban getaran layar bergetar itu sendiri. Kinerja yang menyelaraskan diri mereka juga dapat beradaptasi dengan sedikit deformasi dan defleksi yang mungkin dialami kotak layar selama getaran jangka panjang, memastikan operasi stabil dari pekerjaan penyaringan.

Industri Batubara:Dalam proses pencucian dan pemrosesan batubara, layar bergetar adalah salah satu peralatan utama. Bantalan roller bola umumnya digunakan dalam beberapa bagian seperti penggembalaan dan kotak layar layar bergetar batubara. Di pabrik pencucian batu bara, layar bergetar perlu mengklasifikasikan dan menyaring batubara untuk memisahkan produk batubara dari berbagai ukuran partikel, dan pada saat yang sama, melakukan operasi pengeringan. Bantalan rol bola dapat secara efektif menanggung berat batubara dan beban kompleks yang dihasilkan selama proses getaran, memastikan operasi yang efisien dari layar yang bergetar dan meningkatkan kualitas dan efisiensi produksi pencucian batubara.

Industri Metalurgi:Dalam produksi metalurgi, layar bergetar digunakan untuk menyaring dan mengklasifikasikan bijih sintered, bijih pelet, dll., Serta untuk pretreatment bahan baku. Bantalan roller bola memainkan peran penting dalam layar bergetar metalurgi. Misalnya, dalam bengkel sintering pabrik baja, layar bergetar perlu menyaring bijih yang disinter untuk menghilangkan partikel dan kotoran yang tidak memenuhi syarat. Bantalan rol bola dapat beradaptasi dengan lingkungan kerja suhu tinggi dan berdebu, tahan terhadap suhu tinggi bijih yang disinter dan beban dampak yang relatif besar, memastikan operasi normal layar bergetar, dan menyediakan bahan baku yang memenuhi syarat untuk proses pembuatan besi berikutnya.

Industri Bahan Bangunan:Dalam proses produksi bahan bangunan seperti semen dan pasir dan kerikil, layar bergetar digunakan untuk menyaring dan mengklasifikasikan bahan. Bantalan rol bola diterapkan pada layar bergetar pada jalur produksi semen, seperti penyaringan bahan baku seperti batu kapur dan tanah liat, serta klasifikasi dan penyaringan produk semen. Dalam yard pasir dan kerikil, layar bergetar digunakan untuk menyaring pasir dan kerikil untuk memisahkan produk pasir dan kerikil dari berbagai ukuran partikel untuk memenuhi berbagai kebutuhan proyek konstruksi. Bantalan roller bola dapat menahan dampak dan getaran bahan seperti pasir dan kerikil, dan kinerja yang menyelaraskan diri mereka yang baik dapat mengimbangi defleksi poros yang disebabkan oleh kesalahan pemasangan peralatan atau selama proses kerja, memastikan operasi yang stabil dari layar bergetar.

Industri Daya:Di pembangkit listrik termal, layar bergetar digunakan untuk menyaring dan menghilangkan kotoran dari batubara untuk memastikan stabilitas dan efisiensi pembakaran boiler. Penerapan bantalan rol bola pada layar bergetar di pembangkit listrik dapat menanggung berat batubara dan beban getaran, beradaptasi dengan lingkungan kerja yang kompleks dari pembangkit listrik, memastikan operasi yang andal dari layar bergetar, dan memberikan jaminan untuk produksi pembangkit listrik.

Industri Perlindungan Lingkungan:Di bidang perlindungan lingkungan seperti pengolahan limbah dan pengolahan limbah, layar bergetar digunakan untuk menyaring dan memisahkan limbah, lumpur, dll. Penerapan bantalan rol bola pada layar yang bergetar perlindungan lingkungan dapat menanggung beban kompleks yang disebabkan oleh sifat -sifat khusus bahan seperti limbah dan lumpur. Pada saat yang sama, produk dengan kinerja penyegelan yang lebih baik juga dapat beradaptasi dengan lingkungan yang keras seperti kelembaban dan korosi, memastikan operasi normal layar bergetar dan memfasilitasi kelancaran kemajuan proses perawatan perlindungan lingkungan.
