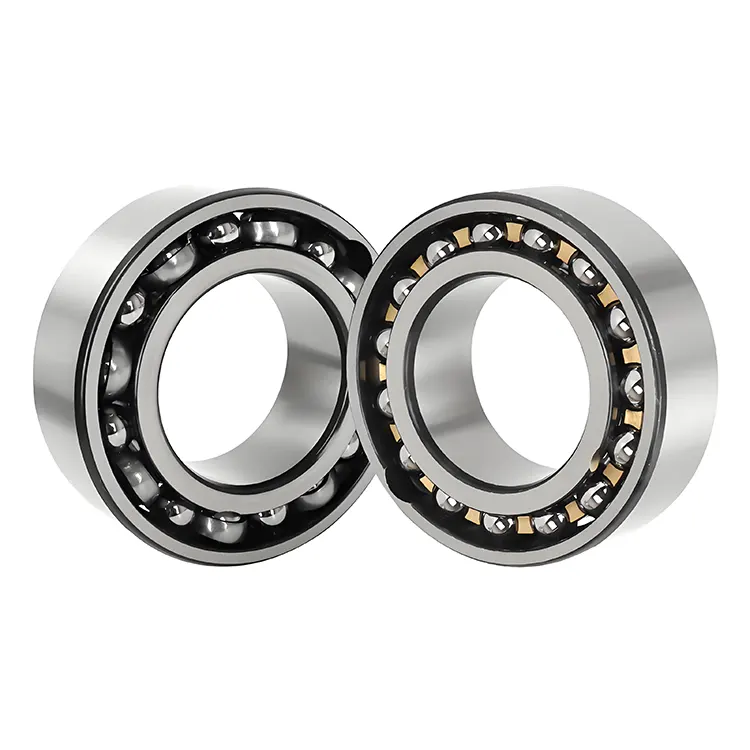

Bantalan bola alur deep baris ganda yang diproduksi oleh Komel terdiri dari cincin bagian dalam, cincin luar, dua baris bola baja dan dua kandang nilon. Mereka tidak memiliki celah bola dan struktur yang ringkas. Bantalan bola alur deep baris ganda kami memiliki kapasitas beban radial yang kuat: Kapasitas beban radial sekitar 1,62 kali lipat dari bantalan bola alur satu baris tunggal dengan ukuran yang sama, yang cocok untuk skenario beban tinggi. Ini dapat menahan beban aksial di kedua arah, tetapi beban aksial murni tidak melebihi 0,5 kali beban statis pengenal (mis. ≤0.5co), jika tidak hidup akan sangat berkurang. Kesalahan sudut yang diijinkan antara cincin bagian dalam dan luar hanya 2 menit busur, yang akan menyebabkan kebisingan, peningkatan keausan dan kehidupan yang lebih singkat.
|
Nomor Model |
Diameter dalam |
Diameter luar |
Lebar |
|
4200 ATN9 |
10 |
30 |
14 |
|
4201 Atn9 |
12 |
32 |
14 |
|
4202 ATN9 |
15 |
35 |
14 |
|
4203 ATN9 |
17 |
40 |
16 |
|
4204 ATN9 |
20 |
47 |
18 |
|
4205 ATN9 |
25 |
52 |
18 |
|
4206 ATN9 |
30 |
62 |
20 |
|
4207 ATN9 |
35 |
72 |
23 |
|
4208 ATN9 |
40 |
80 |
23 |
|
4209 ATN9 |
45 |
85 |
23 |
|
4210 ATN9 |
50 |
90 |
23 |
|
4211 Atn9 |
55 |
100 |
25 |
|
4212 ATN9 |
60 |
110 |
28 |
|
4213 ATN9 |
65 |
120 |
31 |
|
4214 ATN9 |
70 |
125 |
31 |
|
4215 ATN9 |
75 |
130 |
31 |
|
4216 ATN9 |
80 |
140 |
33 |
|
4217 ATN9 |
85 |
150 |
36 |
|
4218 ATN9 |
90 |
160 |
40 |
|
4220 ATN9 |
100 |
180 |
46 |
|
4301 ATN9 |
12 |
37 |
17 |
|
4302 ATN9 |
15 |
42 |
17 |
|
4303 ATN9 |
17 |
47 |
19 |
|
4304 ATN9 |
20 |
52 |
21 |
|
4305 ATN9 |
25 |
62 |
24 |
|
4306 ATN9 |
30 |
72 |
27 |
|
4307 ATN9 |
35 |
80 |
31 |
|
4308 ATN9 |
40 |
90 |
33 |
|
4309 ATN9 |
45 |
100 |
36 |
|
4310 ATN9 |
50 |
110 |
40 |
|
4311 Atn9 |
55 |
120 |
43 |
|
4312 ATN9 |
60 |
130 |
46 |
|
4313 ATN9 |
65 |
140 |
48 |
|
4314 ATN9 |
70 |
150 |
51 |
|
4315 ATN9 |
75 |
160 |
55 |
|
Akhiran |
Arti |
Contoh |
|
Z |
Penutup debu pelat baja tunggal (non-kontak, perlindungan debu sedang) |
6203-Z |
|
2z |
Penutup debu pelat baja ganda |
6008-2z |
|
RZ |
Segel karet gesekan rendah tunggal (non-kontak, resistensi minyak/debu yang baik) |
6205-RZ |
|
2rz |
Segel karet ganda ganda |
6302-2rz |
|
RSL |
Segel gesekan rendah tunggal (desain SKF, untuk bantalan ukuran kecil) |
6004-RSL |
|
2rsl |
Segel ganda ganda |
6206-2rsl |
|
Rsh |
Segel karet tipe kontak tunggal (gesekan yang lebih tinggi, perlindungan yang sangat baik) |
6303-RSH |
|
2rsh |
Segel karet tipe kontak ganda |
6207-2rsh |
|
Akhiran |
Arti |
Contoh |
|
C0 |
Clearance normal (default, dihilangkan) |
6200 |
|
C2 |
Clearance lebih kecil dari kelas normal |
6305-C2 |
|
C3 |
Clearance lebih besar dari kelas normal |
6008-C3 |
|
C4 |
Clearance lebih besar dari kelas C3 |
6210-C4 |
|
C5 |
Izin maksimum |
6312-C5 |
|
Akhiran |
Arti |
Contoh |
|
P0 |
Akurasi normal (default, dihilangkan) |
6203 |
|
P6 |
Akurasi lebih tinggi dari P0 (ISO Kelas 6) |
6006-p6 |
|
P5 |
Akurasi Tinggi (ISO Kelas 5) |
6204-p5 |
|
P4 |
Akurasi ultra-tinggi (ISO kelas 4, untuk peralatan presisi) |
6302-p4 |
|
Akhiran |
Arti |
Contoh |
|
M |
Kandang solid kuningan (dipandu bola) |
6205-m |
|
Tb |
Kandang tabung laminasi fenolik (dipandu cincin dalam) |
6303-TB |
|
L |
Kandang paduan cahaya |
6007-l |
|
Akhiran |
Arti |
Contoh |
|
N |
Cincin luar dengan lokasi alur |
6206-n |
|
Nr |
Cincin luar dengan lokasi alur + cincin penahan |
6304-nr |
|
Znr |
Tutup debu tunggal + cincin luar mencari alur + cincin penahan |
6208-Znr |
|
Akhiran |
Arti |
Contoh |
|
S0 |
Tempering suhu tinggi (tahan terhadap 150 ℃) |
6210-S0 |
|
S1 |
Resisten terhadap 200 ℃ |
6305-S1 |
|
VA208 |
Bantalan suhu tinggi (grafit kandang + fosfat mangan) |
6211-2Z/VA208 |
Peralatan Industri: Spindel alat mesin, peredam, pompa air, pompa oli.
Peralatan Rumah Tangga: Motor, Kompresor.
Transportasi: Roda sepeda motor, sistem pendingin udara otomotif.
Mesin presisi: instrumen presisi tinggi, mesin tekstil.
