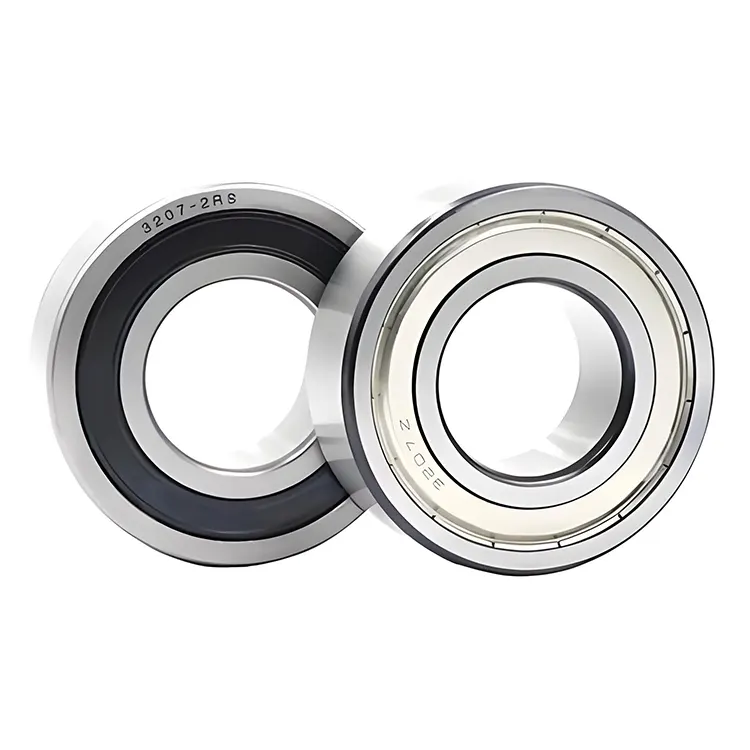

Bantalan Bola Kontak Sudut Double Row yang diproduksi oleh Komel dapat menahan beban aksial dua arah dan beban radial tinggi pada waktu yang sama melalui desain sudut kontak dari dua baris bola baja dan cincin bagian dalam dan luar. Mereka cocok untuk skenario yang membutuhkan pemosisian aksial yang kekakuan dan dua arah (seperti spindle alat mesin dan mesin-mesin).
Fitur struktural
Dua baris bola baja didistribusikan secara simetris, dan sudut kontak biasanya 25 ° atau 30 °.
Desain yang tidak dapat dipisahkan, dengan flensa integral pada cincin bagian dalam atau luar.
Kapasitas muatan
Kapasitas beban radial sekitar 1,6 ~ 1,8 kali dari bantalan baris tunggal.
Kapasitas beban aksial dua arah yang kuat, cocok untuk kondisi beban gabungan.
Kekakuan dan ketepatan
Kekakuan melekat yang tinggi, rotasi presisi tinggi dapat dicapai tanpa preload.
Peka terhadap kesalahan pemasangan (deviasi sudut harus <2 menit busur).
|
Nomor Model |
Diameter dalam |
Diameter luar |
Lebar |
|
3200 |
10 |
30 |
14 |
|
3201 |
12 |
32 |
15.9 |
|
3202 |
15 |
35 |
15.9 |
|
3203 |
17 |
40 |
17.5 |
|
3204 |
20 |
47 |
20.6 |
|
3205 |
25 |
52 |
20.6 |
|
3206 |
30 |
62 |
23.8 |
|
3207 |
35 |
72 |
27 |
|
3208 |
40 |
80 |
30.2 |
|
3209 |
45 |
85 |
30.2 |
|
3210 |
50 |
90 |
30.2 |
|
3211 |
55 |
100 |
33.3 |
|
3212 |
60 |
110 |
36.5 |
|
3213 |
65 |
120 |
38.1 |
|
3214 |
70 |
125 |
39.7 |
|
3215 |
75 |
130 |
41.3 |
|
3216 |
80 |
140 |
44.4 |
|
3217 |
85 |
150 |
49.2 |
|
3218 |
90 |
160 |
52.4 |
|
3219 |
95 |
170 |
55.6 |
|
3220 |
100 |
180 |
60.3 |
|
3302 |
15 |
42 |
19 |
|
3303 |
17 |
47 |
22.2 |
|
3304 |
20 |
52 |
22.2 |
|
3305 |
25 |
62 |
25.4 |
|
3306 |
30 |
72 |
30.2 |
|
3307 |
35 |
80 |
34.9 |
|
3308 |
40 |
90 |
36.5 |
|
3309 |
45 |
100 |
39.7 |
|
3310 |
50 |
110 |
44.4 |
|
3311 |
55 |
120 |
49.2 |
|
3312 |
60 |
130 |
54 |
|
3313 |
65 |
140 |
58.7 |
|
3314 |
70 |
150 |
63.5 |
|
3315 |
75 |
160 |
68.3 |
|
3316 |
80 |
170 |
68.3 |
|
3317 |
85 |
180 |
73 |
|
3318 |
90 |
190 |
73.025 |
|
3319 |
95 |
200 |
77.8 |
|
3320 |
100 |
215 |
82.6 |
|
3322 |
110 |
240 |
92.1 |
|
5200 |
10 |
30 |
14.3 |
|
5201 |
12 |
32 |
15.9 |
|
5202 |
15 |
35 |
15.9 |
|
5203 |
17 |
40 |
17.5 |
|
5204 |
20 |
47 |
20.6 |
|
5205 |
25 |
52 |
20.6 |
|
5206 |
30 |
62 |
23.8 |
|
5207 |
35 |
72 |
27 |
|
5208 |
40 |
80 |
30.2 |
|
5209 |
45 |
85 |
30.2 |
|
5210 |
50 |
90 |
30.2 |
|
5211 |
55 |
100 |
33.3 |
|
5212 |
60 |
110 |
36.5 |
|
5213 |
65 |
120 |
38.1 |
|
5214 |
70 |
125 |
39.7 |
|
5215 |
75 |
130 |
41.3 |
|
5216 |
80 |
140 |
44.4 |
|
5217 |
85 |
150 |
49.2 |
|
5218 |
90 |
160 |
52.4 |
|
5219 |
95 |
170 |
55.6 |
|
5220 |
100 |
180 |
60.3 |
|
5222 |
110 |
200 |
69.8 |
1. Sufiks sudut kontak
Sudut kontak sufiks
C 15 ° Jenis Umum, Cocok untuk Adegan Berkecepatan Tinggi dan Presisi
AC 25 ° beban radial/aksial seimbang, desain umum
B 40 ° Kapasitas beban aksial tinggi
2. Segel jenis segel
Segel karet dua sisi 2RS (intrusi anti-cair)
2z Segel Penutup Besi Double-Sision (tahan debu)
3. Akurasi Kelas Sufiks
P0 Toleransi Standar Tingkat Biasa
P5 Peralatan Presisi Presisi Tinggi seperti Spindle Alat Mesin
P4 bidang khusus Ultra-presisi seperti Aerospace
4. Sufiks instalasi berpasangan
DB Kekakuan Peningkatan Back-to-Back, Cocok untuk Adegan dengan Momen Bending Besar
Ukuran aksial kompak df tatap muka
Seri DT beban aksial searah besar
5. Sufiks material kandang
TN9 Nylon ringan, kebisingan rendah
M beban berat kuningan, ketahanan suhu tinggi
Skenario aplikasi yang khas
Industri alat mesin: Dukungan spindel (pemasangan DB, α = 15 ° atau 25 °).
Industri Otomotif: Poros gearbox gear, bantalan rilis kopling.
Aerospace: Rotor kompresor mesin turbin (bantalan bola keramik, ketahanan suhu tinggi).
Peralatan presisi: sambungan robot, hard disk drive (amplitudo diperlukan <100nm).
