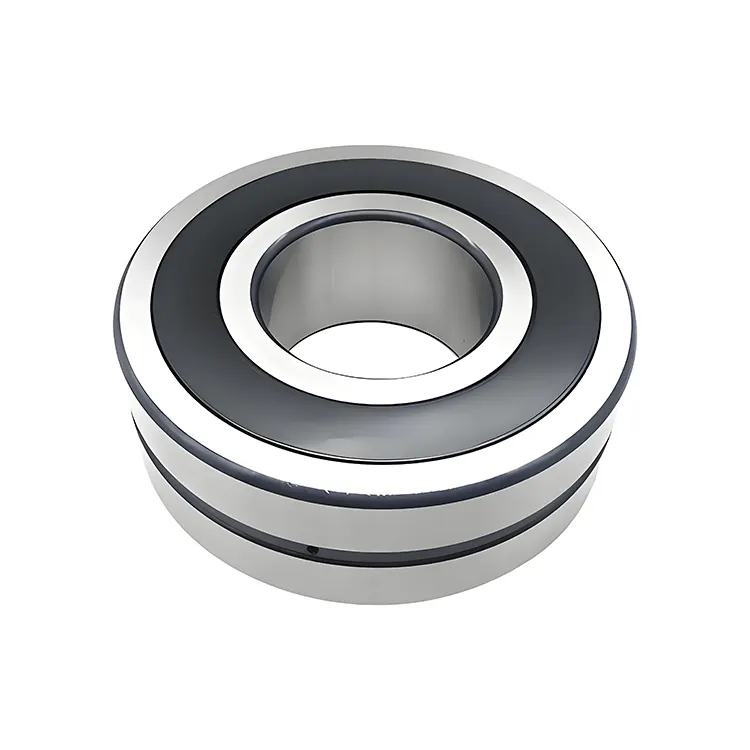

Bantalan rol bola yang disegel

Selain konfigurasi dasar yang terdiri dari cincin bagian dalam, cincin luar, elemen berputar (dua baris rol) dan kandang, bantalan rol bola yang disegel yang diproduksi oleh Komel memiliki perangkat penyegelan di kedua sisi atau satu sisi bantalan. Bentuk isolasi yang paling umum adalah segel kontak (segel karet termasuk karet nitril butadiene NBR, karet fkm fluoride, karet nitril butadiena terhidrasi HNBR, dll.) Dan segel non-kontak (seperti segel labirin). Segel kontak mencegah debu eksternal, kotoran, kelembaban, dll. Dari memasuki inti sambil mencegah minyak bocor dari bantalan. Segel non-kontak, sesuai dengan desain khusus, membuat labirin untuk mencegah kontaminasi dan meningkatkan gesekan bantalan.

Parameter (spesifikasi)

Sufiks

Desain internal

BC: Bantalan dengan kandang besi cor yang dipandu oleh rol, cocok untuk poros utama turbin angin.

CA/CAC: Cincin bagian dalam memiliki tulang rusuk di kedua sisi, dengan cincin pemandu dipandu oleh kandang, dan kandang kuningan mesin.

CC (J)/CJ: Cincin bagian dalam tidak memiliki tulang rusuk, dengan cincin pemandu dipandu oleh kandang, dan dua kandang baja yang dicap.

CCJA/EJA: Cincin bagian dalam tidak memiliki tulang rusuk, dengan cincin pemandu dipandu oleh cincin luar, dan dua kandang baja yang dicap.

CAF: Mirip dengan tipe CA, tetapi dengan kandang baja mesin.

ECA/ECAC: Kandang kuningan mesin berbentuk garpu, cincin bagian dalam memiliki tulang rusuk di kedua sisi, dengan cincin pemandu dipandu oleh cincin dalam dan set roller yang disempurnakan.

Desain eksternal (segel, alur snap, dll.)

-Cs, -2cs: Satu sisi atau kedua sisi dilengkapi dengan segel NBR kontak.

-Cs2, -2cs2: Satu sisi atau kedua sisi dilengkapi dengan segel FKM kontak.

-Cs5, -2cs5: Satu sisi atau kedua sisi dilengkapi dengan segel HNBR kontak.

-Rs, -2rs: Satu sisi atau kedua sisi dilengkapi dengan segel NBR kontak.

-Rs5, -2rs5: Satu sisi atau kedua sisi dilengkapi dengan segel HNBR kontak.

K: Tapered bore dengan lancip 1:12.

K30: Tapered bore dengan lancip 1:30.

Desain kandang

F: Kandang baja mesin, dipandu oleh cincin bagian dalam.

FA: Kandang baja mesin, dipandu oleh cincin luar.

J: Sangkar baja yang dicap, dipandu oleh cincin bagian dalam.

JA: Sangkar baja yang dicap, dipandu oleh cincin luar.

MA: Kandang kuningan mesin, dipandu oleh cincin luar.

Perlakuan Bahan dan Panas

235220: Cincin bagian dalam dikeraskan, dan lubang batin memiliki alur spiral.

HA3: Cincin bagian dalamnya diperkeras.

Presisi, Clearance, Preload, dan Operasi yang Tenang

C08: Akurasi rotasi memenuhi tingkat toleransi P5.

C083: C08 + C3.

C084: C08 + C4.

C2: Pembersihan internal radial lebih kecil dari tingkat normal.

C3: Pembersihan internal radial lebih besar dari tingkat normal.

C4: Pembersihan internal radial lebih besar dari C3.

C5: Pembersihan internal radial lebih besar dari C4.

P5: Akurasi dimensi dan akurasi rotasi memenuhi tingkat toleransi P5.

P6: Akurasi dimensi dan rotasi memenuhi tingkat toleransi P6.

P62: P6 + C2.

Pelumasan

GEM9: Diisi dengan 70–100% grease SKF LGHB 2.

VT143: diisi dengan 25–45% dari Grease SKF LGEP 2.

VT143C: Diisi dengan 70–100% dari Grease SKF LGEP 2.

W64: Minyak padat.

W: Cincin luar tidak memiliki lubang pelumasan dan lubang pelumasan.

W20: Cincin luar memiliki tiga lubang pelumasan.

W26: Cincin bagian dalam memiliki enam lubang pelumasan.

W33: Cincin luar memiliki alur pelumasan dan tiga lubang pelumasan.

W33X: Cincin luar memiliki alur pelumasan dan enam lubang pelumasan.

W77: Masukkan lubang pelumasan W33.

W513: W26 + W33.

Varian lainnya

R505: Bantalan untuk kotak poros kereta api.

VA405: Bantalan untuk mesin bergetar, dengan sangkar baja yang dipertempel dengan case.

VA406: Mirip dengan VA405, tetapi lubang dalam cincin dalam silindris dilapisi dengan PTFE.

VA991: Bantalan yang cocok untuk aplikasi berkecepatan tinggi.

VE552 (E): Cincin luar di satu sisi memiliki tiga lubang berulir sama untuk menghubungkan peralatan pengangkatan. E menunjukkan bahwa bantalan dilengkapi dengan baut mata pengangkat.

VE553 (E): Mirip dengan VE552 (E), tetapi cincin luar di kedua sisi memiliki lubang berulir.

VG114: Kandang baja yang dipertempel dengan case.

VQ424: Akurasi rotasi lebih tinggi dari C08.

Aplikasi

Penambangan Eksploitasi dan Pemrosesan:Di lingkungan pertambangan, sejumlah besar partikel seperti debu dan sedimen ada. Pada saat yang sama, peralatan akan menghasilkan getaran yang relatif besar dan beban dampak selama operasi. Bantalan roller bola yang disegel biasanya digunakan dalam peralatan seperti crusher, pabrik bola, layar bergetar, dan konveyor sabuk. Misalnya, di bagian poros utama crusher, bantalan rol bola yang disegel dapat menahan dampak dan getaran yang kuat, mencegah debu dan partikel -partikel batu yang dihancurkan memasuki bagian dalam bantalan, dan memastikan operasi crusher yang stabil. Dalam ball mill, bantalan dapat menanggung beban berat, dan struktur penyegelan dapat menghindari intrusi puing -puing dari media penggilingan dan bahan, sehingga memperpanjang masa pakai bantalan.

Industri Metalurgi:Selama proses produksi metalurgi, ada kondisi kerja yang kompleks seperti suhu tinggi, puing -puing logam, skala pabrik, dan cairan pendingin. Bantalan rol bola yang disegel cocok untuk peralatan seperti pabrik rolling, mesin casting kontinu, peralatan pengisian daya tungku ledakan, dan konveyor baja. Mengambil gilingan bergulir sebagai contoh, bantalan perlu menanggung kekuatan bergulir besar dan tekanan termal. Struktur penyegelan dapat mencegah skala pabrik, cairan pendingin, dan kotoran lainnya masuk, mempertahankan keadaan pelumasan yang baik dari bantalan, dan memastikan rotasi gulungan gulungan yang tepat. Perangkat getaran cetakan dan menyampaikan meja roller dari mesin casting kontinu juga membutuhkan bantalan seperti itu untuk beradaptasi dengan kondisi kerja suhu tinggi dan beban berat.

Mesin Konstruksi dan Teknik:Mesin konstruksi dan teknik seperti excavator, loader, crane, buldoser, dan mixer beton sering beroperasi di lingkungan terbuka dengan banyak debu, serta kondisi berlumpur dan basah. Bantalan rol bulat yang disegel dapat diterapkan pada mekanisme slewing, titik engsel boom dan tongkat, as roda, dan pencampuran poros peralatan ini. Misalnya, bantalan excavator slewing menggunakan bantalan rol bola yang disegel, yang dapat menanggung beban radial, aksial, dan terbalik yang kompleks. Pada saat yang sama, struktur penyegelan dapat mencegah intrusi tanah, pasir, dan air, memastikan rotasi yang fleksibel dan keandalan peralatan.

Produksi Semen:Peralatan produksi semen seperti kiln putar, pabrik bahan baku, pabrik semen, dan pemisah bubuk memiliki lingkungan kerja yang keras dengan sejumlah besar debu dan beban berat selama operasi. Bantalan rol bola yang disegel memainkan peran penting dalam peralatan ini. Misalnya, dalam rol pendukung dan bantalan rol dorong kiln putar, struktur penyegelan dapat secara efektif memblokir masuknya debu semen, menanggung berat badan kiln yang sangat besar dan getaran selama operasi, dan memastikan operasi stabil kiln putar. Bantalan utama pabrik bahan baku dan pabrik semen juga mengandalkan bantalan ini untuk menanggung beban berat dan mencegah kontaminasi debu.

Industri Daya:Pada pembangkit listrik, apakah itu pembangkit listrik termal, pembangkit listrik tenaga air, atau pembangkit listrik tenaga angin, ada peralatan yang menggunakan bantalan rol bola yang disegel. Seperti pulverizer batubara, kipas, dan pompa air makan di pembangkit listrik tenaga panas, turbin air dan generator di pembangkit listrik tenaga air, serta poros utama dan sistem yaw turbin angin di pembangkit listrik tenaga angin. Mengambil turbin angin sebagai contoh, bantalan poros utama perlu menanggung beban aksial dan radial yang besar. Struktur penyegelan bantalan rol bola yang disegel dapat mencegah gangguan pasir, angin, air hujan, dan kelembaban, beradaptasi dengan lingkungan kerja luar ruangan yang keras, dan memastikan operasi turbin angin yang andal.

Industri Kertas:Selama proses pembuatan kertas, peralatan produksi kertas akan bersentuhan dengan zat seperti air, agen kimia, dan serat. Bantalan rol bola yang disegel dapat digunakan dalam beberapa bagian seperti bagian pers, bagian pengeringan, dan winder mesin kertas. Di bagian pers, bantalan perlu menanggung tekanan selama penekanan kertas, dan struktur penyegelan dapat mencegah serat bubur air dan kertas masuk, melindungi bantalan dari korosi dan keausan. Bantalan di bagian pengeringan perlu menahan suhu tinggi dan uap, dan alat penyegelan dapat mencegah hilangnya pelumas pelumas dan intrusi kotoran eksternal, memastikan rotasi stabil dari gulungan pengeringan.
