Bantalan bola yang menyelaraskan diri

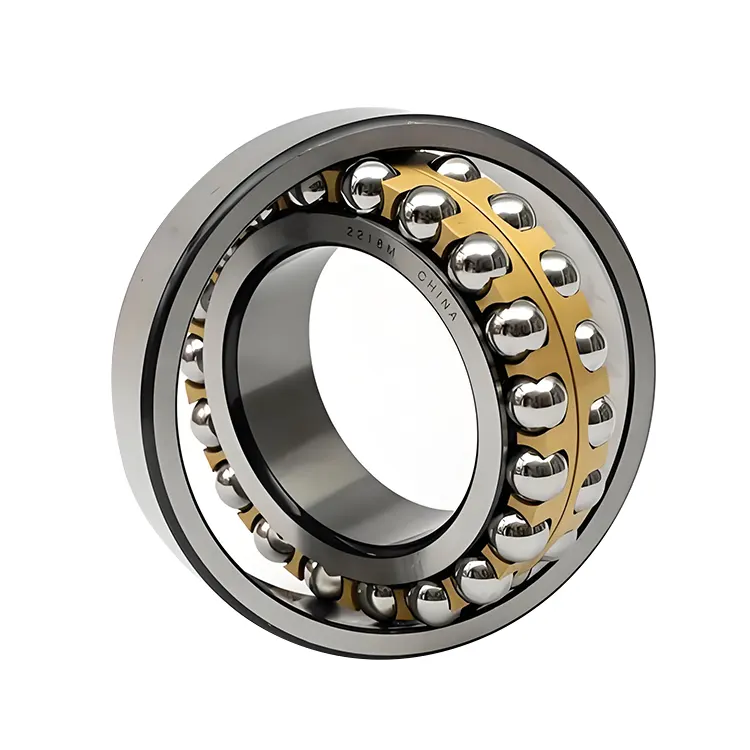

Bantalan bola yang menyelaraskan diri dari Komel Company terdiri dari bola baja, cincin dalam, cincin luar, dan kandang. Cincin bagian dalam memiliki dua balap, dan Raceway Cincin Luar adalah bentuk bulat dalam, sehingga memberikan kinerja yang menyelaraskan diri. Bacan cincin bagian dalam berbentuk busur dan cocok dengan bola baja. Raceway bulat dalam cincin luar memungkinkan bantalan untuk secara otomatis menyesuaikan defleksi sumbu dalam kisaran tertentu, mengkompensasi penyimpangan sudut yang disebabkan oleh kesalahan pemasangan, defleksi poros, dan faktor -faktor lainnya.

Jenis utama termasuk tipe dasar, tipe yang disegel, dan tipe dengan alur snap. Skenario aplikasi utama mencakup mesin pertanian, mesin tekstil, peralatan penyampaian, motor listrik, dan sebagainya.

Parameter (spesifikasi)

Sufiks

SKF

Kategori Desain Internal: "E" berarti desain internal yang dioptimalkan, yang dapat meningkatkan kapasitas bantalan beban bantalan; "E2" berarti desain internal yang dioptimalkan lebih lanjut, biasanya digunakan dalam aplikasi beban tinggi.

Kategori Clearance: "C2" berarti clearance radial kurang dari kelompok normal, cocok untuk peralatan presisi dengan persyaratan izin yang ketat dan kesesuaian yang ketat; "CN" berarti pembersihan radial kelompok normal, cocok untuk sebagian besar kondisi kerja konvensional; "C3" berarti jarak radial lebih besar dari kelompok normal, cocok untuk skenario di mana bantalan memiliki perubahan dimensi yang besar karena kenaikan suhu selama operasi.

Kategori lubang lancip: "K" berarti lubang meruncing dengan lancip 1:12, yang nyaman bagi bantalan yang akan dipasang pada jurnal meruncing. Sering digunakan dalam kesempatan di mana sering dibongkar atau ada persyaratan khusus untuk kecocokan antara poros dan bantalan; "K30" berarti lubang yang meruncing dengan lancip 1:30. Lancip ini digunakan dalam beberapa peralatan khusus dan dapat memberikan kecocokan yang lebih ketat.

Jenis kandang: "M" menunjukkan kandang kuningan mesin, yang dipandu oleh elemen bergulir. Kandang kuningan memiliki ketahanan kekuatan dan keausan yang baik dan cocok untuk kecepatan sedang-tinggi dan kondisi beban sedang; "TN" mewakili sangkar poliamida tipe kartu cetakan kartu injeksi, yang berpusat pada bola, ringan dalam berat, baik dalam pelumasan diri, dan rendah noise. Ini sering digunakan untuk bantalan berkecepatan tinggi; "TN9" adalah sangkar poliamida gelas tipe kartu cetakan yang dicetak, yang dipandu oleh elemen bergulir bola. Dibandingkan dengan "TN", ia memiliki kekuatan yang lebih tinggi dan lebih cocok untuk acara berkecepatan tinggi dan beban berat.

Jenis segel: "2rs1" mengacu pada pelat baja tipis yang diperkuat karet nitrile (NBR) segel kontak di kedua sisi bantalan, yang secara efektif dapat mencegah debu dan air dan mencegah kebocoran minyak; "2RZ" berarti bahwa bantalan memiliki segel karet (non-kontak) di kedua sisi, yang dapat mencegah debu dan air sebagian. Efek penyegelan sedikit lebih rendah daripada "2RS1", tetapi gesekannya lebih kecil dan cocok untuk kesempatan berkecepatan tinggi.

Pelumasan dan Struktur Khusus: "VE294" berarti bahwa ada alur annular dan enam lubang pelumasan pada cincin bagian dalam, yang membantu mendistribusikan minyak pelumas secara merata, meningkatkan efek pelumasan, dan memperpanjang umur bantalan; "W64" berarti bahwa bantalan diisi dengan minyak padat, yang tidak memerlukan pelumasan tambahan untuk periode waktu tertentu, dan cocok untuk kesempatan di mana pemeliharaan sulit.

HOMO

Clearance: "C3" berarti bahwa izin radial lebih besar dari izin normal, dan skenario aplikasi mirip dengan "C3" SKF; "C4" memiliki izin yang lebih besar dari "C3" dan cocok untuk kondisi kerja yang ekstrem dengan suhu tinggi, kecepatan tinggi atau perbedaan besar dalam koefisien ekspansi termal antara poros dan bahan perumahan.

Lubang kerucut: "K" juga berarti lubang meruncing dengan lancip 1:12, yang mudah dipasang dan dibongkar dan dapat beradaptasi dengan persyaratan pencocokan leher poros yang berbeda.

Kandang: "TV" mewakili kandang poliamida (nilon) yang diperkuat serat kaca, yang memiliki pelumasan diri yang baik dan karakteristik ringan, dan cocok untuk bantalan bola self-aligning berkecepatan tinggi; "M" berarti kandang kuningan yang solid, yang dipandu oleh elemen bergulir dan berkinerja baik di bawah kecepatan sedang dan tinggi dan beban sedang.

Jenis penyegelan: ".2rs" berarti dengan penutup penyegelan di kedua ujungnya, yang umumnya merupakan penutup penyegelan karet, yang dapat mencegah debu dan kotoran memasuki bagian dalam bantalan dan memainkan peran tahan air tertentu; ".2Z" berarti dengan penutup debu di kedua ujungnya, yang terutama digunakan untuk pencegahan debu, dan efek penyegelan sedikit lebih lemah daripada penutup penyegelan karet.

NSK

Jenis izin: "C2", "CN", "C3" memiliki makna yang sama dengan SKF, yang masing -masing mewakili kurang dari pembersihan kelompok normal, pembersihan kelompok normal, dan lebih besar dari izin kelompok normal; Selain itu, ada "C1", yang berarti bahwa pembersihan radial kurang dari "C2", yang digunakan untuk peralatan presisi dengan persyaratan akurasi clearance yang sangat tinggi.

Jenis segel: "Z" berarti dengan penutup debu pelat baja di satu sisi; "ZZ" berarti dengan penutup debu pelat baja di kedua sisi; "D" berarti dengan segel karet kontak di satu sisi; "DD" berarti dengan segel karet kontak di kedua sisi; "V" berarti dengan segel karet non-kontak di satu sisi; "VV" berarti dengan segel karet non-kontak di kedua sisi.

Jenis kandang: "M" mewakili kandang kuningan; "T" mewakili kandang tabung kain laminasi fenolik, yang memiliki kinerja pengurangan diri dan pengurangan getaran yang baik; "TN" mewakili sangkar nilon cetakan injeksi, yang ringan dan melumasi sendiri, dan sering digunakan dalam aplikasi berkecepatan tinggi.

Jenis Desain Khusus: "N" mewakili diameter luar cincin luar dengan alur penahan; "NR" mewakili diameter luar cincin luar dengan alur penahan dan cincin penahan, yang digunakan untuk penentuan posisi aksial bantalan di lubang rumah untuk mencegah gerakan aksial.

Aplikasi

Mesin Pertanian: Seperti poros transmisi dan poros pendukung traktor, pemanen, dan peralatan lainnya. Karena lingkungan operasi pertanian yang kompleks, peralatan dapat mengalami getaran dan dampak yang lebih besar selama operasi, dan poros juga rentan terhadap deformasi. Kinerja yang menyelaraskan diri dari bantalan bola yang menyelaraskan diri dapat beradaptasi dengan kondisi kerja ini dan memastikan operasi peralatan yang normal.

Mesin Tekstil: Digunakan dalam spindle, rol, dan bagian lain dari mesin tekstil. Mesin tekstil memiliki persyaratan tinggi untuk akurasi rotasi dan stabilitas bantalan. Bantalan bola yang menyelaraskan diri dapat mengkompensasi kesalahan pemasangan dan deformasi poros sampai batas tertentu, memastikan kelancaran pengoperasian mesin tekstil, dan meningkatkan kualitas produk.

Peralatan penyampaian: seperti konveyor sabuk, konveyor rantai, dll. Poros peralatan ini dapat membelokkan selama operasi karena ketegangan sabuk konveyor yang tidak merata atau kesalahan pemasangan peralatan. Bantalan bola yang menyelaraskan diri dapat secara efektif mengkompensasi defleksi ini dan memastikan operasi normal peralatan penyampaian.

Motor: Di beberapa motor kecil, bantalan bola yang self-aligning digunakan untuk mendukung poros rotor motor. Karena motor dapat dipengaruhi oleh getaran dan gaya elektromagnetik selama operasi, kinerja yang menyelaraskan diri dari bantalan bola yang self-pon dapat meningkatkan stabilitas berjalan dan keandalan motor.
