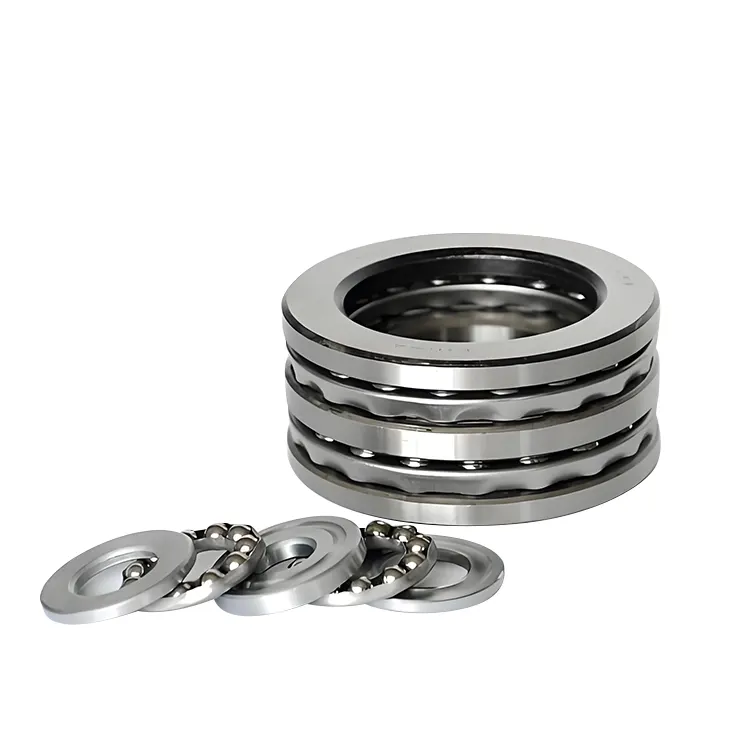

Bantalan bola dorong arah ganda

Bantalan pendukung tekanan dua arah Komel terdiri dari dua mesin cuci poros, dua mesin cuci kursi, dan dua set rakitan bola dan bingkai. Pencuci poros memiliki poros, mesin cuci rumah memiliki dapur. Dua baris bola antara dua utas pemuatan dan pemuatan. Peralatan ini digunakan untuk menjaga keseimbangan antar bola, memastikan bahkan distribusi bola, dan mencegah slip dan jatuh.

Desain bantalan bola dorong arah ganda membantu menahan gaya aksial di kedua arah. Ini dicapai dengan menggabungkan dua trek berdampingan bolak-balik. Metode ini dapat secara efektif menerapkan beban aksial dalam arah yang berbeda secara bersamaan dan dapat memastikan keakuratan posisi aksial balok.

Parameter (spesifikasi)

Sufiks

P0: Toleransi biasa, yang merupakan tingkat toleransi yang paling umum digunakan untuk bantalan bola dorong. Ini cocok untuk skenario aplikasi industri umum dan digunakan dalam sebagian besar peralatan mekanik biasa untuk memenuhi persyaratan akurasi dasar.

P6: Satu tingkat lebih tinggi dari P0, biasanya digunakan untuk peralatan dengan persyaratan tertentu untuk akurasi rotasi, seperti sistem umpan alat mesin, dll., Yang dapat membuat pengoperasian peralatan lebih stabil dan mengurangi getaran dan kebisingan.

P5: Akurasinya lebih tinggi dari P6, dan sering digunakan dalam peralatan mekanik presisi tinggi, seperti spindle alat mesin presisi, instrumen pengukuran, dll., Yang dapat memastikan operasi presisi tinggi peralatan.

C1: Menunjukkan bahwa pembersihan radial bantalan lebih kecil dari kelompok biasa, yang cocok untuk kesempatan dengan persyaratan ketat pada izin dan kesesuaian yang dekat, seperti beberapa sistem spindel presisi tinggi.

C2: Clearance lebih kecil dari kelompok biasa, tetapi lebih besar dari kelompok C1, dan digunakan dalam beberapa skenario aplikasi dengan pembatasan tertentu pada izin, tetapi tidak seketat C1.

C3: Izinnya lebih besar dari kelompok biasa. Ini sering digunakan dalam situasi di mana bantalan akan sangat berubah dalam ukuran karena peningkatan suhu selama operasi. Ini dapat menghindari bantalan agar tidak macet karena ekspansi termal.

G: Menunjukkan bahwa bahan kandang adalah kuningan. Kandang kuningan memiliki kekuatan dan ketahanan aus yang baik dan cocok untuk kondisi kerja dengan kecepatan tinggi dan beban sedang.

F: Menunjukkan kandang padat baja, elemen bergulir yang dipandu

TN: Biasanya menunjukkan kandang nilon. Kandang nilon ringan, bagus dalam pelumasan diri, dan kebisingan rendah. Mereka cocok untuk bantalan bola dorong berkecepatan tinggi.

Aplikasi

Industri Alat Mesin: Umumnya digunakan dalam komponen spindel dari alat mesin, seperti spindel mesin bubut horizontal, yang dapat menahan gaya pemotongan aksial dari benda kerja, sambil memastikan akurasi penentuan posisi spindel dan memastikan akurasi pemrosesan.

Peralatan Metalurgi: Dalam beberapa peralatan di industri metalurgi, seperti perangkat getaran kristalisasi dari mesin casting kontinu, bantalan bola dorong dua arah digunakan untuk menahan gaya aksial komponen bergetar dan memastikan operasi peralatan yang stabil.

Reducer: Dalam beberapa pereduksi, terutama dalam situasi di mana beban aksial dua arah perlu ditanggung, bantalan bola dorong dua arah digunakan untuk mendukung poros transmisi, mentransmisikan torsi dan menahan gaya aksial.

Industri Otomotif: Misalnya, dalam transmisi mobil, bantalan bola dorong dua arah dapat digunakan untuk mendukung beberapa poros roda gigi dengan gaya aksial yang besar untuk memastikan efisiensi meshing dan transmisi yang benar dari gigi.
