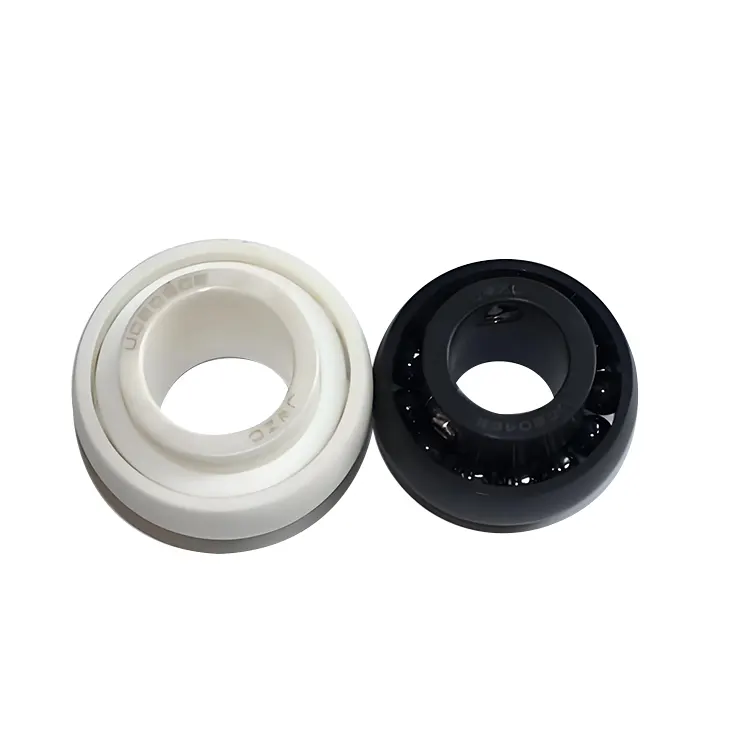

Bantalan bola insert keramik hibrida

Komel adalah jenis bantalan bola hibrida keramik bola eksternal yang digunakan untuk menghasilkan dua permukaan bantalan keramik dan baja.

Elemen Bergulir: Mereka biasanya terbuat dari bahan keramik. Bahan keramik umum termasuk silikon nitrida (Si₃n₄), silikon karbida (sic), dll. Elemen -elemen rolling keramik ini memiliki karakteristik yang luar biasa seperti kekerasan tinggi, kepadatan rendah, ketahanan aus yang kuat, stabilitas kimia yang baik, dan ketahanan suhu tinggi. Dibandingkan dengan elemen bergulir baja tradisional, elemen bergulir keramik lebih ringan dan memiliki momen inersia yang lebih kecil. Selama operasi berkecepatan tinggi, mereka dapat secara efektif mengurangi kekuatan sentrifugal dan generasi panas gesekan, sehingga meningkatkan stabilitas operasional dan masa pakai bantalan.

Cincin bagian dalam dan luar umumnya terbuat dari baja bantalan. Baja bantalan memiliki kekuatan dan ketangguhan yang baik dan dapat menahan beban yang relatif besar, memberikan struktur dukungan yang andal untuk bantalan. Kombinasi elemen bergulir keramik dan cincin baja dalam dan luar ini memberikan permainan penuh untuk masing-masing keunggulan bahan keramik dan bahan logam, tidak hanya memastikan kapasitas bantalan beban yang tinggi dari bantalan tetapi juga meningkatkan kinerja berkecepatan tinggi dan ketahanan aus.

Fungsi kandang adalah untuk memisahkan elemen bergulir keramik secara merata dan membimbing mereka untuk berguling dengan benar di atas balap. Bahan kandang biasanya termasuk plastik teknik (seperti polytetrafluoroethylene) dan logam (seperti stainless steel). Kandang plastik rekayasa ringan dan memiliki koefisien gesekan kecil, yang selanjutnya dapat mengurangi ketahanan terhadap bantalan. Kandang logam, di sisi lain, memiliki kekuatan dan kekakuan yang tinggi dan cocok untuk kondisi kerja dengan beban tinggi dan kecepatan tinggi.

Bantalan-bantalan ini memiliki karakteristik seperti kinerja self-aligning yang baik, kinerja berkecepatan tinggi yang sangat baik, kapasitas bantalan beban yang relatif tinggi, dan resistensi terhadap keausan dan korosi. Mereka banyak digunakan di bidang industri, medan energi baru, medan kedirgantaraan, bidang perangkat medis, bidang makanan dan minuman, dan bidang manufaktur semikonduktor.

Parameter (spesifikasi)

Sufiks

Sufiks material

H: Ini menunjukkan bola keramik. Sebagai contoh, 6205 - H mewakili bantalan bola alur yang dalam dari model 6205 dengan bola keramik sebagai elemen bergulir.

T: Ini mungkin menunjukkan kandang yang terbuat dari bahan keramik. Jika itu adalah akhiran gabungan "HT", itu berarti bantalan memiliki bola keramik dan kandang keramik.

Sufiks kelas toleransi

P4: Ini menunjukkan bahwa tingkat toleransi bantalan sesuai dengan standar level ISO 4. Ini milik tingkat presisi tinggi dan biasanya digunakan dalam peralatan dengan persyaratan presisi tinggi, seperti spindle alat mesin presisi.

P5: Tingkat toleransi sesuai dengan standar level ISO 5. Presisinya sedikit lebih rendah dari P4, dan juga banyak digunakan dalam beberapa peralatan industri dengan persyaratan presisi tertentu.

Sufiks Clearance

C3: Ini menunjukkan bahwa jarak radial bantalan lebih besar dari jarak standar. Sangat cocok untuk situasi di mana bantalan akan menghasilkan ekspansi termal yang signifikan selama operasi, mencegah bantalan untuk merebut karena ekspansi termal.

C4: Clearance lebih besar dari C3. Ini sering digunakan dalam kondisi kerja yang tinggi - suhu, kecepatan tinggi, atau tinggi.

CM: Ini mewakili izin untuk motor, yang merupakan jarak clearance khusus yang cocok untuk peralatan seperti motor dengan persyaratan tinggi untuk getaran dan kebisingan.

SUFFIX SEALING

Z: Ini menunjukkan bahwa bantalan memiliki tutupan debu di satu sisi, yang dapat mencegah debu dan kotoran lainnya memasuki bantalan.

ZZ: Ini berarti bahwa bantalan memiliki penutup debu di kedua sisi.

RS: Ini menunjukkan bahwa bantalan memiliki segel karet kontak - jenis di satu sisi. Efek penyegelannya baik, yang dapat mencegah pelumas kebocoran minyak dan intrusi kotoran eksternal, tetapi akan meningkatkan torsi gesekan tertentu.

2RS: Ini berarti bahwa bantalan memiliki segel karet kontak di kedua sisi.

Aplikasi

Lapangan Industri:Dalam mesin industri berskala besar seperti mesin pertambangan, peralatan mesin tugas berat, dan mesin tekstil, bantalan bola masak keramik hibrida dapat, berdasarkan fungsi yang menyelaraskan diri mereka dan sifat tahan-keausan dan tahan korosi, beradaptasi dengan lingkungan kerja yang keras dan deformasi deformasi poros, yang memastikan kandang dari kandang. Misalnya, dalam peralatan seperti Crushers dan Ball Mills di tambang, bantalan perlu menahan beban dampak besar dan lingkungan kerja yang keras, dan bantalan bola insert keramik hibrida dapat secara efektif menghadapi tantangan ini.

Bidang Energi Baru:Dalam set generator turbin angin, mereka dapat digunakan dalam komponen kunci seperti poros utama dan gearbox. Selama pengoperasian turbin angin, poros mengalami beban dan getaran yang kompleks. Kinerja yang menyelaraskan diri dan kapasitas bantalan beban tinggi dari bantalan bola insert keramik hibrida dapat beradaptasi dengan deformasi poros di bawah kondisi kerja turbin angin yang berbeda, meningkatkan keandalan dan masa pakai peralatan dan mengurangi biaya pemeliharaan.

Bidang Aerospace: Dalam beberapa komponen mesin pesawat dan pesawat terbang, persyaratan untuk kinerja dan keandalan bantalan sangat tinggi. Karakteristik bantalan bola sisipan keramik hibrida, seperti kepadatan rendah, kinerja tinggi, kemampuan menyelaraskan diri sendiri, dan resistensi korosi, memungkinkan mereka untuk memenuhi persyaratan ketat dari bidang kedirgantaraan dan memastikan operasi yang normal dari peralatan. Misalnya, dalam sistem landing gear pesawat terbang, bantalan perlu mempertahankan kinerja operasi yang baik sambil menahan kekuatan dampak yang sangat besar, dan bantalan bola insert keramik hibrida dapat memenuhi persyaratan ini.

Bidang Perangkat Medis:Di perangkat medis seperti pemindai CT dan peralatan bedah gigi, bantalan dengan presisi tinggi, kebisingan rendah, dan tidak diperlukan polusi. Sifat gesekan rendah, pembersihan tinggi, dan tahan korosi dari bantalan bola insert keramik hibrida dapat memenuhi persyaratan khusus perangkat medis, memastikan operasi normal peralatan dan keamanan pasien. Misalnya, dalam bagian tangan gigi, presisi tinggi dan kinerja kebisingan rendah dari bantalan sangat penting untuk operasi operasi yang tepat.

Bidang manufaktur makanan, minuman, dan semikonduktor:Dalam industri pemrosesan makanan dan minuman, sifat-sifat bahan keramik yang tidak beracun dan tidak berbahaya dapat mencegah kontaminasi produk, memenuhi standar kebersihan industri makanan. Dalam peralatan manufaktur semikonduktor, ketahanannya yang tinggi, polusi rendah, dan korosi dapat memenuhi persyaratan ketat dari proses produksi untuk peralatan, memastikan presisi dan kualitas manufaktur chip. Misalnya, selama proses pembuatan chip semikonduktor, persyaratan untuk kebersihan peralatan sangat tinggi, dan bantalan bola insert keramik hibrida dapat secara efektif mencegah kontaminasi dan memastikan kelancaran kemajuan produksi.
