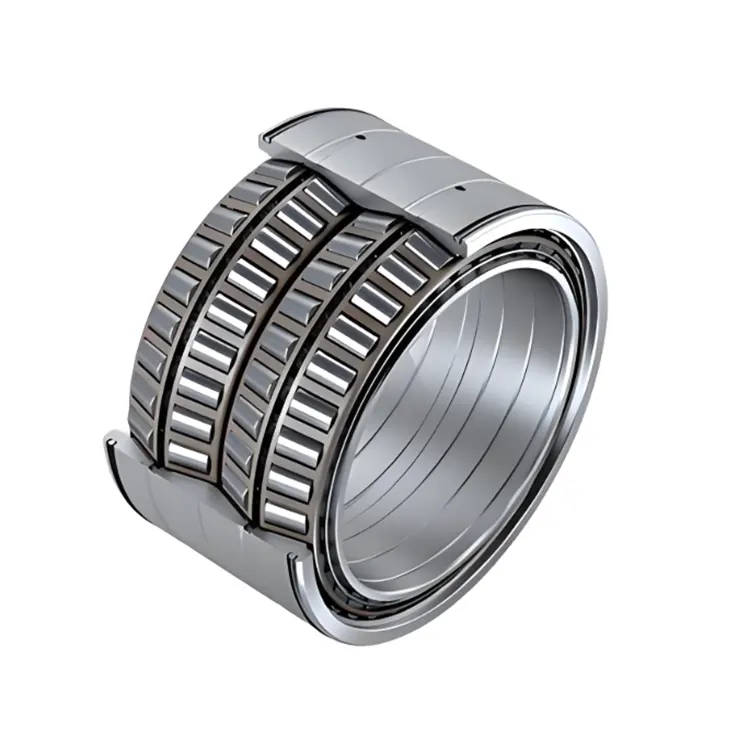

Bantalan roller empat baris lancip

Bantalan roller lancip empat baris berkualitas tinggi Komel terdiri dari cincin luar, empat cincin dalam, empat rol, dan kandang. Cincin luar biasanya berisi empat kabel, sedangkan cincin dalam terhubung ke kabel yang sesuai untuk membentuk belitan. Seringkali, ada cincin spacer antara cincin yang berdekatan untuk memberikan izin dan transfer beban. Tujuan mesin ini adalah untuk mendistribusikan material secara merata, rol tidak menggosok dan menggosok satu sama lain, menciptakan operasi yang mulus. Wadah khas terdiri dari tabung logam tertutup dan pipa kaku. Sistem kaku biasanya digunakan untuk bantalan berdiameter besar atau beban tinggi. Kabel empat baris ini memiliki daya dukung yang tinggi, kekuatan tinggi, isolasi yang kuat, dan stabilitas torsional yang baik. Ini banyak digunakan dalam industri besi dan baja, peralatan pertambangan, pabrik semen, pabrik kertas dan kapal besar.

Parameter (spesifikasi)

Sufiks

· E: Desain yang diperkuat, yang umumnya berarti bahwa dimensi roller dan balap bearing ditingkatkan untuk meningkatkan kapasitas beban bantalan. Misalnya, dalam beberapa skenario aplikasi yang berat, menggunakan bantalan rol yang diperkuat dapat tahan terhadap beban radial dan aksial yang besar.

· J: Cincin bagian dalam dilengkapi dengan lubang oli dan alur minyak untuk pelumasan. Desain ini memfasilitasi injeksi minyak pelumas ke dalam bantalan, memastikan pelumasan yang baik selama operasi tinggi atau berat - beban dan mengurangi keausan dan pembentukan panas.

· Jr: Cincin luar dilengkapi dengan lubang oli dan alur oli, juga bertujuan untuk meningkatkan kondisi pelumasan bantalan.

· N: Cincin luar memiliki snap -alur untuk memasang snap -ring, yang dapat mencapai posisi aksial bantalan dan mencegah bantalan bergerak secara aksial pada poros.

· NR: Cincin luar memiliki snap - alur dan dilengkapi dengan snap -ring. Dibandingkan dengan bantalan dengan hanya snap - alur, konfigurasi ini lebih ramah pengguna. Posisi aksial dapat diselesaikan secara langsung setelah memasang snap -ring.

· P2: Tingkat akurasi dimensi tertinggi dan akurasi rotasi, cocok untuk skenario aplikasi dengan persyaratan presisi yang sangat tinggi, seperti spindle alat mesin presisi.

· P4: Kelas presisi tinggi, dengan akurasi kedua setelah kelas P2. Ini umumnya digunakan dalam beberapa peralatan mekanis kecepatan tinggi dan presisi tinggi, seperti mesin aero dan mesin gerinda kecepatan tinggi.

· P5: Kelas presisi tinggi yang umum, yang dapat memenuhi persyaratan sebagian besar peralatan industri dengan persyaratan presisi tertentu, seperti alat mesin CNC dan mesin tekstil.

· P6: Akurasinya lebih rendah dari kelas P5 tetapi lebih tinggi dari kelas normal (kelas normal ditunjukkan tanpa akhiran). Ini dapat digunakan dalam mesin dengan persyaratan presisi umum, seperti mesin pertanian dan peralatan mesin umum.

· C1: Clearance lebih kecil dari clearance normal, cocok untuk kesempatan yang membutuhkan presisi tinggi dan getaran rendah, seperti instrumen presisi dan peralatan optik.

· C2: Clearance lebih kecil dari clearance normal tetapi lebih besar dari kelas C1. Ini biasanya digunakan dalam beberapa mesin presisi dengan persyaratan tertentu untuk izin.

· C0: Clearance normal, yang merupakan kelas clearance yang paling umum digunakan dan cocok untuk sebagian besar peralatan mekanis dalam kondisi kerja umum.

· C3: Clearance lebih besar dari clearance normal, biasanya digunakan dalam kondisi kerja seperti suhu tinggi, kecepatan tinggi, dan beban berat. Dalam kasus ini, pembersihan bantalan akan berkurang karena faktor -faktor seperti ekspansi termal. Izin awal yang lebih besar dapat memastikan bahwa bantalan masih memiliki izin yang tepat selama operasi.

· C4: Clearance lebih besar dari kelas C3, cocok untuk kondisi kerja khusus dengan suhu yang lebih tinggi, kecepatan lebih tinggi, dan beban yang lebih berat.

· M: Kandang paduan tembaga padat, yang memiliki kekuatan yang baik, ketahanan aus, dan kinerja pelumasan. Ini cocok untuk lingkungan kerja suhu tinggi, berat, berat, dan tinggi.

· T: Kandang resin sintetis, yang ringan, memiliki kebisingan rendah, dan kinerja pelumasan diri yang baik. Ini biasanya digunakan dalam skenario aplikasi tinggi dan rendah - kebisingan, seperti alat -alat listrik dan peralatan rumah tangga.

· TN: Glass - Fiber - Kandang Nylon 66 yang diperkuat, yang memiliki kekuatan dan ketangguhan yang baik dan juga memiliki kinerja pelumasan diri tertentu. Ini banyak digunakan dalam banyak aplikasi industri umum.

· W: Bahan khusus, biasanya menunjukkan bahwa bantalan terbuat dari baja khusus atau bahan lainnya untuk memenuhi kondisi kerja tertentu, seperti ketahanan korosi dan ketahanan suhu tinggi.

· G: Tunduk pada perlakuan panas khusus, yang meningkatkan kekerasan bantalan, resistensi keausan, dan kinerja anti -kelelahan. Ini cocok untuk aplikasi di bawah kondisi kerja yang keras dan beban berat.

Aplikasi

Industri Metalurgi Besi dan Baja:Ini banyak digunakan pada gulungan kerja dan gulungan cadangan pabrik rolling untuk menahan kekuatan bergulir besar dan gaya aksial yang dihasilkan selama proses rolling, memastikan operasi gulungan yang stabil dan akurasi bergulir.

Mesin pertambangan:Untuk komponen peralatan tugas berat seperti crusher dan ball mills, bantalan roller meruncing empat baris dapat menahan dampak kuat dan beban yang dihasilkan selama penghancuran dan penggilingan bijih, meningkatkan keandalan dan masa pakai peralatan.

Mesin semen: Dalam peralatan produksi semen, seperti di perangkat roller pendukung kiln putar, bantalan roller meruncing empat baris memainkan peran penting dalam mendukung dan berputar, membawa berat badan kiln yang sangat besar dan beban kompleks yang dihasilkan selama operasi.

Mesin Pembuat Kertas:Di bagian -bagian seperti gulungan pers dan gulungan gulungan mesin kertas, bantalan diperlukan untuk menahan tekanan yang relatif besar dan gaya aksial. Bantalan roller meruncing empat baris dapat memenuhi persyaratan ini, memastikan kualitas produksi kertas dan operasi peralatan yang normal.

Kapal besar:Dalam sistem propulsi, roda gigi kemudi dan peralatan kapal lainnya, bantalan roller meruncing empat baris digunakan untuk mendukung dan mentransmisikan daya, membawa berbagai muatan selama navigasi kapal, dan memastikan navigasi kapal yang aman.
