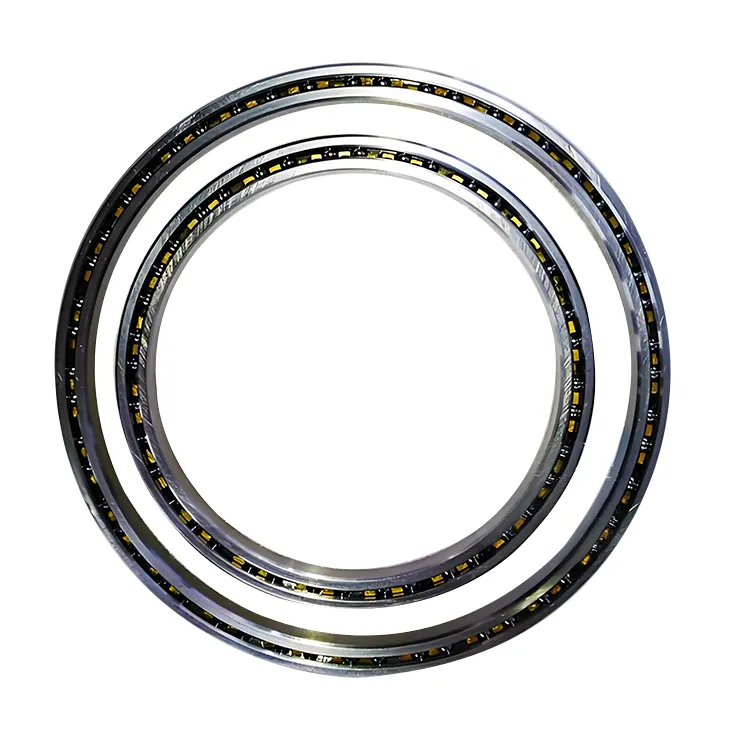

Bantalan bola bagian tipis kontak empat titik yang dihasilkan oleh Komel adalah bantalan presisi. Bagian penampang bantalan sebagian besar persegi. Dalam seri yang sama, terlepas dari perubahan diameter poros dan bantalan bore, dimensi cross-sectional tetap tidak berubah. Desain ini membantu menjaga kinerja yang konsisten dan stabilitas struktural di antara bantalan spesifikasi ukuran yang berbeda.
Ketebalan antara diameter dalam dan luar relatif kecil, biasanya kurang dari 10% dari diameter bantalan. Ini memberikan bantalan cross-section yang lebih kecil dan dimensi aksial, mencapai miniaturisasi dan ringan dari produk, dan membuatnya cocok untuk aplikasi di mana ruang terbatas atau di mana berat merupakan faktor sensitif.
Kedua balap cincin dalam dan luar berada dalam bentuk alur lengkung runcing, dan secara teoritis, bola baja memiliki kontak empat poin dengan cincin bagian dalam dan luar. Desain ini memungkinkan bantalan untuk menahan beban radial, beban aksial dua arah, dan momen terbalik. Ini dapat setara dengan dua bantalan bola kontak sudut yang dipasang back-to-back, tetapi lebarnya hanya setara dengan satu set bantalan bola kontak sudut, secara efektif menghemat ruang pemasangan.
Bantalan ini ditandai dengan kapasitas penahan beban tinggi, presisi tinggi, gesekan rendah, dan ringan, dan banyak diterapkan di bidang seperti robot industri, perangkat medis, dirgantara, peralatan mesin, dan optoelektronik dan optik.
|
Seri KAA |
|||||
|
Nomor bantalan Kaydon |
Dimensi dalam inci |
|
|||
|
Berat |
|||||
|
di dalam |
|||||
|
Pound |
|||||
|
Membosankan |
Diameter luar |
Tanah |
Tanah |
|
|
|
Dia. L1 |
Hari. L2 |
|
|||
|
KAA10XL0 |
1.000 |
1.375 |
1.140 |
1.235 |
0.026 |
|
Kaa15xl0 |
1.500 |
1.875 |
1.640 |
1.735 |
0.039 |
|
Kargo10xl0 |
1.750 |
2.125 |
1.890 |
1.985 |
0.045 |
|
Reries |
|||||
|
Nomor bantalan Kaydon |
Dimensi dalam inci |
|
|||
|
Berat |
|||||
|
di dalam |
|||||
|
Pound |
|||||
|
Membosankan |
Diameter luar |
Tanah |
Tanah |
||
|
Dia. L1 |
Hari. L2 |
||||
|
KA020XP0 |
2.000 |
2.500 |
2.186 |
2.314 |
0.1 |
|
KA025XP0 |
2.500 |
3.000 |
2.686 |
2.814 |
0.13 |
|
KA030XP0 |
3.000 |
3.500 |
3.186 |
3.314 |
0.15 |
|
KA035XP0 |
3.500 |
4.000 |
3.686 |
3.814 |
0.18 |
|
KA040XP0 |
4.000 |
4.500 |
4.186 |
4.314 |
0.19 |
|
KA042XP0 |
4.250 |
4.750 |
4.436 |
4.564 |
0.2 |
|
KA045XP0 |
4.500 |
5.000 |
4.686 |
4.814 |
0.22 |
|
KA047XP0 |
4.750 |
5.250 |
4.936 |
5.064 |
0.23 |
|
KA050XP0 |
5.000 |
5.500 |
5.186 |
5.314 |
0.24 |
|
KA055XP0 |
5.500 |
6.000 |
5.686 |
5.814 |
0.25 |
|
KA060XP0 |
6.000 |
6.500 |
6.186 |
6.314 |
0.28 |
|
KA065XP0 |
6.500 |
7.000 |
6.686 |
6.814 |
0.3 |
|
KA070XP0 |
7.000 |
7.500 |
7.186 |
7.314 |
0.31 |
|
KA075XP0 |
7.500 |
8.000 |
7.686 |
7.814 |
0.34 |
|
KA080XP0 |
8.000 |
8.500 |
8.186 |
8.314 |
0.38 |
|
KA090XP0 |
9.000 |
9.500 |
9.186 |
9.314 |
0.44 |
|
KA100XP0 |
10.000 |
10.500 |
10.186 |
10.314 |
0.5 |
|
KA110XP0 |
11.000 |
11.500 |
11.186 |
11.314 |
0.52 |
|
KA120XP0 |
12.000 |
12.500 |
12.186 |
12.314 |
0.56 |
|
Seri KB |
|||||
|
Nomor bantalan Kaydon |
Dimensi dalam inci |
|
|||
|
Berat |
|||||
|
di dalam |
|||||
|
Pound |
|||||
|
Membosankan |
Diameter luar |
Tanah |
Tanah |
||
|
Dia. L1 |
Hari. L2 |
||||
|
KB020XP0 |
2.000 |
2.625 |
2.231 |
2.393 |
0.16 |
|
KB025XP0 |
2.500 |
3.125 |
2.731 |
2.893 |
0.20 |
|
KB030XP0 |
3.000 |
3.625 |
3.231 |
3.393 |
0.24 |
|
KB035XP0 |
3.500 |
4.125 |
3.731 |
3.893 |
0.27 |
|
KB040XP0 |
4.000 |
4.625 |
4.231 |
4.393 |
0.30 |
|
KB042XP0 |
4.250 |
4.875 |
4.481 |
4.643 |
0.31 |
|
KB045XP0 |
4.500 |
5.125 |
4.731 |
4.893 |
0.33 |
|
KB047XP0 |
4.750 |
5.375 |
4.981 |
5.143 |
0.34 |
|
KB050XP0 |
5.000 |
5.625 |
5.231 |
5.393 |
0.38 |
|
KB055XP0 |
5.500 |
6.125 |
5.731 |
5.893 |
0.41 |
|
KB060XP0 |
6.000 |
6.625 |
6.231 |
6.393 |
0.44 |
|
KB065XP0 |
6.500 |
7.125 |
6.731 |
6.893 |
0.47 |
|
KB070XP0 |
7.000 |
7.625 |
7.231 |
7.393 |
0.5 |
|
KB075XP0 |
7.500 |
8.125 |
7.731 |
7.893 |
0.53 |
|
KB080XP0 |
8.000 |
8.625 |
8.231 |
8.393 |
0.57 |
|
KB090XP0 |
9.000 |
9.625 |
9.231 |
9.393 |
0.66 |
|
KB100XP0 |
10.000 |
10.625 |
10.231 |
10.393 |
0.73 |
|
KB110XP0 |
11.000 |
11.625 |
11.231 |
11.393 |
0.75 |
|
KB120XP0 |
12.000 |
12.625 |
12.231 |
12.393 |
0.83 |
|
KB140XP0 |
14.000 |
14.625 |
14.231 |
14.393 |
1.05 |
|
KB160XP0 |
16.000 |
16.625 |
16.231 |
16.393 |
1.20 |
|
KB180XP0 |
18.000 |
18.625 |
18.231 |
18.383 |
1.35 |
|
KB200XP0 |
20.000 |
20.625 |
20.231 |
20.393 |
1.5 |
|
Seri KC |
|||||
|
Nomor bantalan Kaydon |
Dimensi dalam inci |
|
|||
|
Berat |
|||||
|
di dalam |
|||||
|
Pound |
|||||
|
Membosankan |
Diameter luar |
Tanah |
Tanah |
||
|
Dia. L1 |
Hari. L2 |
||||
|
KC040XP0 |
4.000 |
4.750 |
4.277 |
4.473 |
0.45 |
|
KC042XP0 |
4.250 |
5.000 |
4.527 |
4.723 |
0.47 |
|
KC045XP0 |
4.500 |
5.250 |
4.777 |
4.973 |
0.48 |
|
KC047XP0 |
4.750 |
5.500 |
5.027 |
5.223 |
0.5 |
|
KC050XP0 |
5.000 |
5.750 |
5.277 |
5.473 |
0.58 |
|
KC055XP0 |
5.500 |
6.250 |
5.777 |
5.973 |
0.59 |
|
KC060XP0 |
6.000 |
6.750 |
6.277 |
6.473 |
0.63 |
|
KC065XP0 |
6.500 |
7.250 |
6.777 |
6.973 |
0.68 |
|
KC070XP0 |
7.000 |
7.750 |
7.277 |
7.473 |
0.73 |
|
KC075XP0 |
7.500 |
8.250 |
7.777 |
7.973 |
0.78 |
|
KC080XP0 |
8.000 |
8.750 |
8.277 |
8.473 |
0.84 |
|
KC090XP0 |
9.000 |
975.000 |
9.277 |
9.473 |
0.94 |
|
KC100XP0 |
10.000 |
10.750 |
10.277 |
10.473 |
1.06 |
|
KC110XP0 |
11.000 |
11.750 |
11.277 |
11.473 |
1.16 |
|
KC120XP0 |
12.000 |
12.750 |
12.277 |
12.473 |
1.25 |
|
KC140XP0 |
14.000 |
14.750 |
14.277 |
14.473 |
1.52 |
|
KC160XP0 |
16.000 |
16.750 |
16.277 |
16.473 |
1.73 |
|
KC180XP0 |
18.000 |
18.750 |
18.277 |
18.473 |
1.94 |
|
KC200XP0 |
20.000 |
20.750 |
20.277 |
20.473 |
2.16 |
|
KC250XP0 |
25.000 |
25.750 |
25.277 |
25.473 |
2.69 |
|
KC300XP0 |
30.000 |
30.750 |
30.277 |
30.473 |
3.21 |
|
Seri KD |
|||||
|
Nomor bantalan Kaydon |
Dimensi dalam inci |
|
|||
|
Berat |
|||||
|
di dalam |
|||||
|
Pound |
|||||
|
Membosankan |
Diameter luar |
Tanah |
Tanah |
||
|
Dia. L1 |
Hari. L2 |
||||
|
KD040XP0 |
4.000 |
5.000 |
4.370 |
4.630 |
0.78 |
|
KD042XP0 |
4.250 |
5.250 |
4.620 |
4.880 |
0.83 |
|
KD045XP0 |
4.500 |
5.500 |
4.870 |
5.130 |
0.88 |
|
KD047XP0 |
4.750 |
5.750 |
5.120 |
5.380 |
0.94 |
|
KD050XP0 |
5.000 |
6.000 |
5.370 |
5.630 |
1.00 |
|
KD055XP0 |
5.500 |
6.500 |
5.870 |
6.130 |
1.06 |
|
KD060XP0 |
6.000 |
7.000 |
6.370 |
6.630 |
1.16 |
|
KD065XP0 |
6.500 |
7.500 |
6.870 |
7.130 |
1.22 |
|
KD070XP0 |
7.000 |
8.000 |
7.370 |
7.630 |
1.31 |
|
KD075XP0 |
7.500 |
9.000 |
7.870 |
8.130 |
1.41 |
|
KD080XP0 |
8.000 |
9.000 |
8.370 |
8.630 |
1.53 |
|
KD090XP0 |
9.000 |
10.000 |
9.370 |
9.630 |
1.72 |
|
KD100XP0 |
10.000 |
11.000 |
10.370 |
10.630 |
1.88 |
|
KD110XP0 |
11.000 |
12.000 |
11.370 |
11.630 |
2.06 |
|
KD120XP0 |
12.000 |
13.000 |
12.370 |
12.630 |
2.25 |
|
KD140XP0 |
14.000 |
15.000 |
14.370 |
14.630 |
2.73 |
|
KD160XP0 |
16.000 |
17.000 |
16.370 |
16.630 |
3.10 |
|
KD180XP0 |
18.000 |
19.000 |
18.370 |
18.630 |
3.48 |
|
KD200XP0 |
20.000 |
21.000 |
20.370 |
20.630 |
3.85 |
|
KD250XP0 |
25.000 |
26.000 |
25.370 |
25.630 |
4.79 |
|
KD300XP0 |
30.000 |
31.000 |
30.370 |
30.360 |
5.73 |
|
Seri KF |
|||||
|
Nomor bantalan Kaydon |
Dimensi dalam inci |
|
|||
|
Berat |
|||||
|
di dalam |
|||||
|
Pound |
|||||
|
Membosankan |
Diameter luar |
Tanah |
Tanah |
||
|
Dia. L1 |
Hari. L2 |
||||
|
KF040XP0 |
4.000 |
5.500 |
4.555 |
4.945 |
1.90 |
|
KF042XP0 |
4.250 |
5.750 |
4.805 |
5.195 |
2.00 |
|
KF045XP0 |
4.500 |
6.000 |
5.055 |
5.445 |
2.10 |
|
KF047XP0 |
4.750 |
6.250 |
5.305 |
5.695 |
2.20 |
|
KF050XP0 |
5.000 |
6.500 |
5.555 |
5.945 |
2.30 |
|
KF055XP0 |
5.500 |
7.000 |
6.055 |
6.445 |
2.50 |
|
KF060XP0 |
6.000 |
7.500 |
6.555 |
6.945 |
2.70 |
|
KF065XP0 |
6.500 |
8.000 |
7.055 |
7.445 |
2,9 |
|
KF070XP0 |
7.000 |
8.500 |
7.555 |
7.945 |
3.20 |
|
KF075XP0 |
7.500 |
9.000 |
8.055 |
8.445 |
3.40 |
|
KF080XP0 |
8.000 |
9.500 |
8.555 |
8.945 |
3.50 |
|
KF090XP0 |
9.000 |
10.500 |
9.555 |
9.945 |
3.90 |
|
KF100XP0 |
10.000 |
11.500 |
10.555 |
10.945 |
4.30 |
|
KF110XP0 |
11.000 |
12.500 |
11.555 |
11.945 |
4.80 |
|
KF120XP0 |
12.000 |
13.500 |
12.555 |
12.945 |
5.20 |
|
KF140XP0 |
14.000 |
15.500 |
14.555 |
14.945 |
6.00 |
|
KF160XP0 |
16.000 |
17.500 |
16.555 |
16.945 |
7.10 |
|
KF180XP0 |
18.000 |
19.500 |
18.555 |
18.945 |
7.90 |
|
KF200XP0 |
20.000 |
21.500 |
20.555 |
20.945 |
8.90 |
|
KF250XP0 |
25.000 |
26.500 |
25.555 |
25.945 |
10.90 |
|
KF300XP0 |
30.000 |
31.500 |
30.555 |
30.945 |
13.00 |
|
KF350XP0 |
35.000 |
36.500 |
35.555 |
35.945 |
15.10 |
|
KF400XP0 |
40.000 |
41.500 |
40.555 |
40.945 |
17.20 |
|
Seri KG |
|||||
|
Nomor bantalan Kaydon |
Dimensi dalam inci |
|
|||
|
Berat |
|||||
|
di dalam |
|||||
|
Pound |
|||||
|
Membosankan |
Diameter luar |
Tanah |
Tanah |
||
|
Dia. L1 |
Hari. L2 |
||||
|
KG040XP0 |
4.000 |
6.000 |
4.742 |
5.258 |
3.60 |
|
KG042XP0 |
4.250 |
6.250 |
4.992 |
5.508 |
3.80 |
|
KG04XP0 |
4.500 |
6.500 |
5.242 |
5.758 |
4.00 |
|
KG04XP0 |
4.750 |
6.750 |
5.492 |
6.008 |
4.10 |
|
KG050XP0 |
5.000 |
7.000 |
5.742 |
6.258 |
4.30 |
|
KG055XP0 |
5.500 0 |
7.500 |
6.242 |
6.758 |
4.70 |
|
KG060XP0 |
6.000 |
8.000 |
6.742 |
7.258 |
5.10 |
|
KG065XP0 |
6.500 |
8.500 |
7.242 |
7.758 |
5.40 |
|
KG070XP0 |
7.000 |
9.000 |
7.742 |
8.258 |
5.80 |
|
KG075XP0 |
7.500 |
9.500 |
8.242 |
8.758 |
6.10 |
|
KG080XP0 |
8.000 |
10.000 |
8.742 |
9.258 |
6.50 |
|
KG090XP0 |
9.000 |
11.000 |
9.742 |
10.258 |
7.20 |
|
KG100XP0 |
10.000 |
12.000 |
10.742 |
11.258 |
7.90 |
|
KG110XP0 |
11.000 |
13.000 |
11.742 |
12.258 |
8.60 |
|
KG120XP0 |
12.000 |
14.000 |
12.742 |
13.258 |
9.30 |
|
KG140XP0 |
14.000 |
16.000 |
14.742 |
15.258 |
10.80 |
|
KG160XP0 |
16.000 |
18.000 |
16.742 |
17.258 |
12.30 |
|
KG180XP0 |
18.000 |
20.000 |
18.742 |
19.258 |
13.70 |
|
KG200XP0 |
20.000 |
22.000 |
20.742 |
21.258 |
15.80 |
|
KG250XP0 |
25.000 |
27.000 |
25.742 |
26.258 |
19.50 |
|
KG300XP0 |
30.000 |
32.000 |
30.742 |
31.258 |
23.30 |
|
KG350XP0 |
35.000 |
37.000 |
35.742 |
36.258 |
27.10 |
|
KG400XP0 |
40.000 |
42.000 |
40.742 |
41.258 |
30.80 |
Robot Industri:Biasa digunakan di bagian sendi robot, seperti pinggang, siku, dan pergelangan tangan. Mereka memberikan gerakan rotasi yang tepat untuk robot, memenuhi persyaratan operasi yang cepat dan akurat. Pada saat yang sama, mereka mengurangi berat robot, meningkatkan fleksibilitas dan efisiensi gerakan mereka.
Alat kesehatan:Misalnya, dalam bingkai berputar pemindai CT dan bagian bersama robot bedah. Karakteristik presisi tinggi, getaran rendah, dan kebisingan rendah dapat memenuhi persyaratan ketat perangkat medis untuk pergerakan yang tepat dan operasi yang stabil, memastikan keakuratan dan keamanan diagnosis medis dan operasi bedah.
Aerospace:Ini berperan dalam mesin aero-engine, peralatan onboard, dan berbagai peralatan muatan satelit. Ini membantu mengurangi berat badan secara keseluruhan dan, pada saat yang sama, memenuhi persyaratan keandalan yang tinggi dan umur pelayanan yang panjang di lingkungan luar angkasa.
Bidang Alat Mesin:Ini dapat diterapkan pada sistem spindle dari alat mesin, memuat beban radial dan aksial selama rotasi berkecepatan tinggi, memastikan akurasi pemesinan dan kualitas permukaan, dan meningkatkan efisiensi pemotongan dan stabilitas alat mesin.
Instrumen optoelektronik dan optik:Digunakan dalam mekanisme fokus dan zooming lensa dalam instrumen optik seperti teleskop astronomi dan mikroskop, serta komponen berputar dari peralatan pengukuran laser. Ini membantu memastikan penyelarasan yang tepat dan pengoperasian komponen optik yang stabil, dan meningkatkan akurasi pengukuran dan kualitas pencitraan instrumen
Alamat
Taman Industri Yaohai, Distrik Teknologi Tinggi Xinzhan, Hefei, Cina
Telp
Surel
