Bantalan Bola Kontak Angular Empat Titik

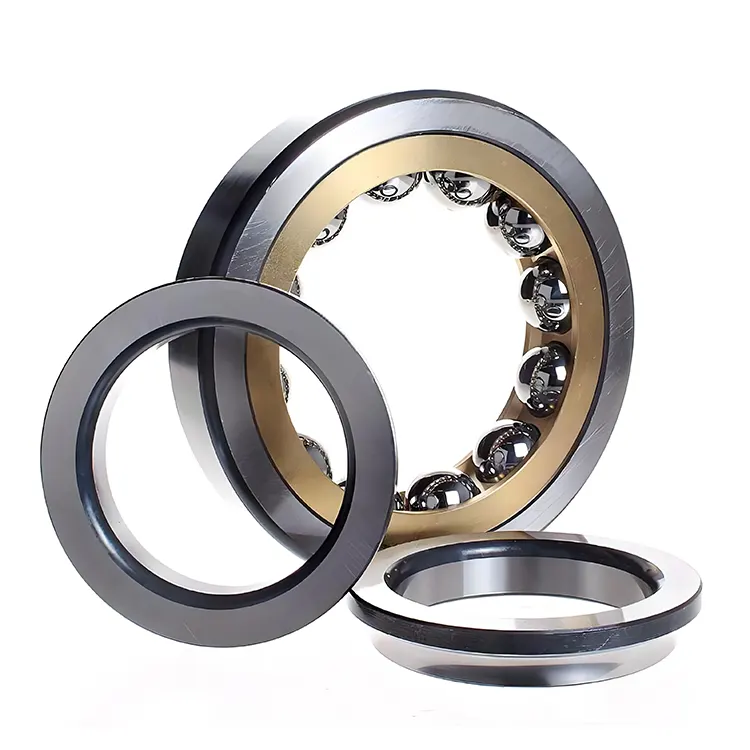

China empat titik bantalan bola kontak sudut yang diproduksi oleh Komel adalah bantalan beban aksial murni. Ini dapat menahan beban aksial dua arah melalui desain kontak empat titik antara bola baja dan cincin bagian dalam dan luar (sudut kontak biasanya 35 ° atau 40 °), tetapi kapasitas beban radial rendah. Sangat cocok untuk skenario di mana penentuan posisi aksial dua arah dan beban radial kecil diperlukan (seperti lengan derek dan meja kerja putar).

Fitur struktural

Bantalan bola baris tunggal, baik cincin bagian dalam dan luar memiliki tulang rusuk ganda, dan bola baja dan balap membentuk kontak empat poin.

Sudut kontak diperbaiki, biasanya 35 ° (seri QJ) atau 40 ° (seri Q).

Kapasitas muatan

Kapasitas beban aksial dua arah kuat, sekitar dua kali lipat dari ukuran kontak sudut satu baris tunggal.

Beban radial harus ≤ 30% dari beban aksial, jika tidak umurnya akan sangat berkurang.

Kekakuan dan ketepatan

Kekakuan aksial tinggi, cocok untuk posisi aksial presisi tinggi.

Deviasi sudut tertentu diizinkan (biasanya ≤ 2 menit busur).

Parameter (spesifikasi)

Sufiks

1. Struktural dan sudut kontak

Sufiks berarti deskripsi produsen yang berlaku

Qj Desain Kontak Empat Titik (Cincin Dalam Terpisah) NSK, SKF Sudut kontak biasanya 35 ° (45 ° untuk tipe QJ12)

Q Desain kontak empat titik (cincin luar) NSK Sudut kontak biasanya 23 ° (45 ° untuk tipe Q12)

2. Sufiks material kandang

Bahan akhiran yang berlaku Deskripsi Produsen

MPA Window-Type Brass Solid Cage (Panduan Cincin Luar) FAG, SKF Umum Dalam Bantalan Jenis QJ

Kandang solid kuningan tipe jendela mpb (panduan cincin dalam) nsk q tipe bearing special

TVP Glass Fiber Reinforced Cage Fag Steel Ball Guide, Cocok untuk Kecepatan Tinggi

Sangkar Baja Mesin FA (Panduan Cincin Luar) SKF tahan keausan, cocok untuk beban berat

Pha polyether keton (mengintip) kandang SKF suhu tinggi dan resistensi korosi

3. Sufiks Clearance Aksial

Kelas Izin Suffix Deskripsi Produsen Berlaku

C2 Clearance Axial kurang dari kelompok biasa SKF yang berlaku untuk penentuan posisi presisi tinggi

C3 clearance aksial lebih besar dari kelompok biasa SKF memungkinkan ekspansi termal yang lebih besar

C4 clearance aksial lebih besar dari grup C3 SKF yang digunakan dalam kondisi kerja khusus

CNL Paruh bawah Kontrol Preload SKF Clearance Group Biasa

4. Akurasi Kelas Sufiks

Kelas Akurasi Suffix Deskripsi Produsen yang Berlaku

P6 ISO 6 Grade (Akurasi Dimensi dan Rotasi) SKF Peralatan Presisi Biasa

P5 ISO 5 Grade (Presisi Tinggi) Adegan Presisi Umum seperti Spindle Alat Mesin

Stabilitas dimensi NSK kelas presisi SP super presisi dalam kondisi kerja yang ekstrem

5. Sufiks Desain Khusus

Sufiks berarti deskripsi produsen yang berlaku

Cincin luar N2 dengan dua alur penentuan posisi 180 ° SKF, FAG nyaman untuk fiksasi aksial

S1 Perlakuan Panas Khusus (stabil di bawah 200 ℃) SKF Khusus untuk lingkungan suhu tinggi

B20 DESAIN WIDTH TOLERANSI SKF SKF Compact Instalasi Desain

6. SUFFIX SEALING DAN PELUSAN

Sufiks berarti deskripsi produsen yang berlaku

2RS Segel karet dua sisi intrusi anti-cair universal

2Z Double-Sision Iron Cover Dustproof Universal Dustproof Design

HT51 Grease Suhu Tinggi (-30 ~+175 ℃) SKF Persyaratan Pelumasan Khusus SKF

Aplikasi

Skenario aplikasi yang khas

Mesin Teknik: Dukungan lengan crane, bantalan meja putar.

Peralatan Industri: Centrifuge, Layar bergetar.

Mesin presisi: Tabel putar instrumen optik, sambungan robot.

Industri Kendaraan: Gandar Lokomotif Kereta Api, Bantalan Hub Roda.
